TVS Diode – Dioda tłumiąca przepięcia (Transient Voltage Suppression Diode)
TVS Diode, czyli dioda tłumiąca przepięcia (Transient Voltage Suppression Diode), to specjalistyczny element elektroniczny zaprojektowany do ochrony układów elektronicznych przed nagłymi skokami napięcia. W dzisiejszym artykule zajmiemy się dokładnym omówieniem, jak działa dioda TVS, dlaczego jest tak ważna w ochronie obwodów, oraz gdzie znajduje swoje zastosowanie. Dzięki temu zrozumiesz, jak ważne jest zabezpieczanie układów przed przepięciami, które mogą trwale uszkodzić delikatne komponenty elektroniczne.
Co to jest TVS Diode i jak działa?
Dioda TVS to element półprzewodnikowy, który reaguje na krótkotrwałe, nagłe wzrosty napięcia (przepięcia). Normalnie dioda ta nie przewodzi prądu lub przewodzi go w minimalnym stopniu, jednak gdy napięcie przekroczy określony próg, dioda gwałtownie zmniejsza swój opór, pozwalając na przepływ prądu, który skutecznie odprowadza nadmiar energii i chroni układ przed uszkodzeniem.
Mechanizm działania przypomina zjawisko ochrony przez zwarcie – dioda przejmuje na siebie przepięcie, które inaczej mogłoby trafić do wrażliwych części obwodu. Po ustąpieniu przepięcia, dioda wraca do stanu nieprzewodzącego i jest gotowa do dalszej ochrony.
Typy i parametry diod TVS
- Jednokierunkowe (unidirectional) – chronią przed przepięciami o określonej polaryzacji, najczęściej stosowane w układach zasilających DC.
- Dwukierunkowe (bidirectional) – zabezpieczają obwody, gdzie przepięcia mogą wystąpić w obu kierunkach, np. w liniach sygnałowych AC.
Podstawowe parametry, na które zwraca się uwagę to:

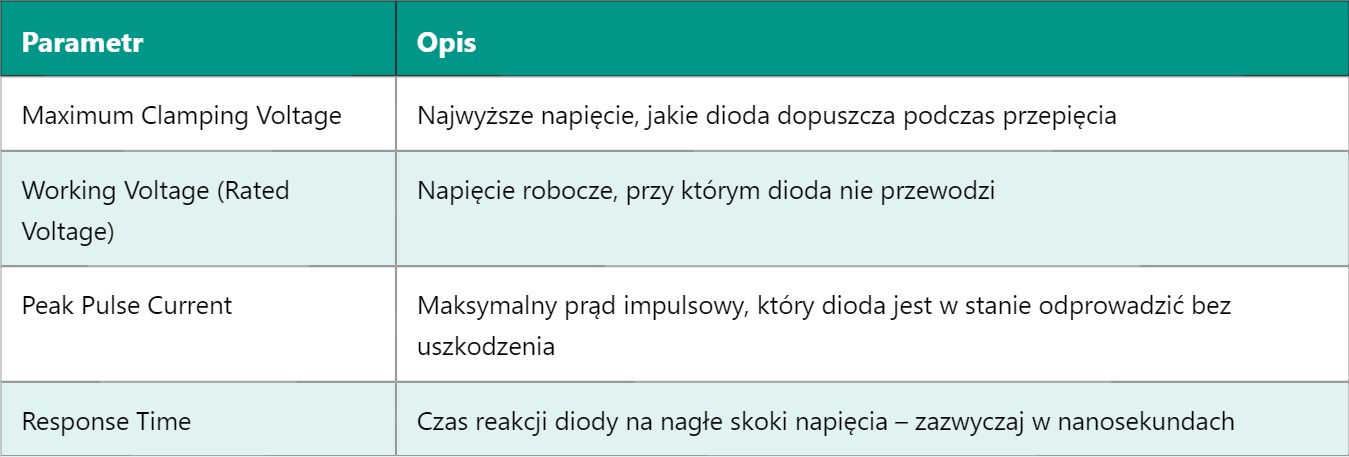

| Parametr | Opis |
|---|---|
| Maximum Clamping Voltage | Najwyższe napięcie, jakie dioda dopuszcza podczas przepięcia |
| Working Voltage (Rated Voltage) | Napięcie robocze, przy którym dioda nie przewodzi |
| Peak Pulse Current | Maksymalny prąd impulsowy, który dioda jest w stanie odprowadzić bez uszkodzenia |
| Response Time | Czas reakcji diody na nagłe skoki napięcia – zazwyczaj w nanosekundach |
Zastosowania diod TVS
Dioda tłumiąca przepięcia jest niezbędnym elementem w ochronie sprzętu elektronicznego w wielu dziedzinach:
- Ochrona zasilaczy i układów DC oraz AC przed przepięciami wynikającymi z wyładowań atmosferycznych, łączenia i rozłączania obwodów.
- Ochrona interfejsów komunikacyjnych – USB, Ethernet, HDMI, gdzie linie sygnałowe są narażone na nagłe impulsy napięcia.
- Przemysłowe sterowniki PLC, systemy automatyki, gdzie przepięcia mogą pochodzić z pracy dużych silników czy innych maszyn indukcyjnych.
- Elektronika samochodowa, gdzie napięcie w instalacji może ulegać gwałtownym zmianom podczas rozruchu czy przepięć indukcyjnych.
Jak dobrać diodę TVS?
Dobór odpowiedniej diody TVS wymaga zrozumienia charakterystyki pracy danego układu – znamionowego napięcia roboczego, maksymalnego dopuszczalnego napięcia ochrony i oczekiwanego poziomu prądu impulsowego. Przykładowo, dla układów 12 V DC typowa dioda będzie miała napięcie robocze około 12 V, ale napięcie ochronne powinno być nieco wyższe, by nie powodować fałszywych przełączeń, lecz na tyle niskie, by skutecznie tłumić przepięcia. Jeśli myślisz o linii sygnałowej, gdzie przepięcia mogą pojawić się z obu kierunków, wtedy dwukierunkowa dioda TVS będzie najlepszym wyborem.
TVS Diode a inne elementy ochronne
Choć diody TVS świetnie radzą sobie z krótkimi, gwałtownymi przepięciami, warto pamiętać, że w ochronie układów często stosuje się układy kombinowane. Oprócz TVS można wykorzystać warystory (MOV), które absorbują większe energie, choć reagują wolniej, oraz bezpieczniki i filtry EMI, które filtrują zakłócenia i zabezpieczają obwód przed przeciążeniem. TVS są jednak niezwykle szybkie – ich czas reakcji liczony jest w nanosekundach, co czyni je pierwszą linią obrony przed przepięciami indukowanymi np. przez wyładowania atmosferyczne lub przełączanie obciążeń indukcyjnych.
Wczoraj mogliśmy omawiać temat diod Zenera, które również służą do ochrony przed nadnapięciem, ale działają w inny sposób i nie są przeznaczone do tak szybkiego tłumienia przepięć jak TVS. W następnych artykułach przyjrzymy się dokładniej różnicom między tymi elementami oraz ich zastosowaniom w konkretnych układach zabezpieczających.
