VCO – Napięciowo sterowany oscylator (Voltage Controlled Oscillator)
Oscylator napięciowo sterowany, czyli VCO (Voltage Controlled Oscillator), to kluczowy element wielu układów elektronicznych, szczególnie tych związanych z generowaniem sygnałów o zmiennej częstotliwości. Dziś pokażę Ci, jak działa VCO, gdzie jest stosowany i dlaczego jego właściwości są tak ważne w systemach komunikacji, przetwarzania sygnałów czy syntezy dźwięku. VCO jest w stanie zamienić napięcie wejściowe na odpowiednią częstotliwość wyjściową, co czyni go niezwykle uniwersalnym komponentem.
Podstawy działania VCO
VCO generuje sygnał oscylacyjny, którego częstotliwość jest bezpośrednio sterowana przez napięcie wejściowe. Innymi słowy, zmieniając napięcie na wejściu, uzyskujemy zmianę częstotliwości wyjściowej w szerokim zakresie. Ta właściwość pozwala na łatwe dopasowanie częstotliwości sygnału bez zmiany konstrukcji układu. Typowy sygnał wyjściowy ma postać sinusoidalną, prostokątną lub trójkątną, w zależności od konstrukcji i zastosowania VCO.
Budowa i rodzaje VCO
W praktyce spotyka się różne konstrukcje VCO, które bazują na odmiennych elementach elektronicznych:
- LC VCO: wykorzystujący obwód rezonansowy z indukcyjnością (L) i pojemnością (C). Zmieniając pojemność, na przykład przez diody varicap, regulujemy częstotliwość oscylacji.
- RC VCO: gdzie częstotliwość zależy od rezystora i kondensatora. Są łatwiejsze do implementacji, ale zwykle oferują mniejszą stabilność i niższy zakres częstotliwości.
- Krystaliczny VCO:</strong z wykorzystaniem rezonatora kwarcowego, który zapewnia wysoką stabilność częstotliwości, ale o węższym zakresie regulacji.
Zastosowania VCO
VCO jest podstawowym elementem w wielu systemach, między innymi:
- Syntezy częstotliwości: w układach PLL (Phase Locked Loop), gdzie sygnał VCO jest porównywany z sygnałem odniesienia, a system automatycznie dopasowuje częstotliwość.
- Modulacji: w systemach modulacji częstotliwości (FM), gdzie zmieniające się napięcie steruje częstotliwością nośną.
- Generacji sygnałów: w instrumentach muzycznych (np. syntezatory) do generowania dźwięków o zmiennej częstotliwości.
- Komunikacji bezprzewodowej: gdzie VCO jest częścią nadajników i odbiorników do generowania sygnałów nośnych o dokładnie regulowanej częstotliwości.
Parametry i charakterystyka VCO

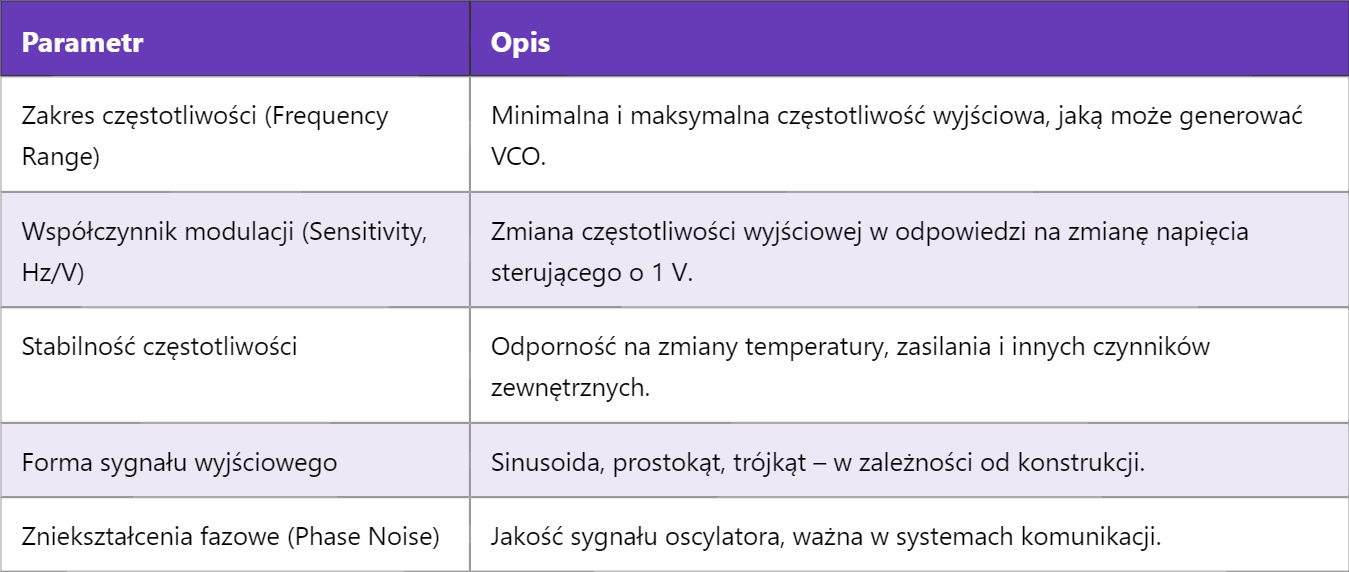

| Parametr | Opis |
|---|---|
| Zakres częstotliwości (Frequency Range) | Minimalna i maksymalna częstotliwość wyjściowa, jaką może generować VCO. |
| Współczynnik modulacji (Sensitivity, Hz/V) | Zmiana częstotliwości wyjściowej w odpowiedzi na zmianę napięcia sterującego o 1 V. |
| Stabilność częstotliwości | Odporność na zmiany temperatury, zasilania i innych czynników zewnętrznych. |
| Forma sygnału wyjściowego | Sinusoida, prostokąt, trójkąt – w zależności od konstrukcji. |
| Zniekształcenia fazowe (Phase Noise) | Jakość sygnału oscylatora, ważna w systemach komunikacji. |
Praktyczne aspekty projektowania układów z VCO
Projektując układy z VCO, trzeba zwrócić uwagę na stabilność napięcia zasilającego i czystość sygnału sterującego, ponieważ zakłócenia mogą powodować niepożądane zmiany częstotliwości. Dodatkowo, dobór elementów pasywnych, takich jak kondensatory i cewki, wpływa na precyzję i zakres regulacji. W układach PLL ważne jest, aby VCO miał niskie szumy fazowe, co przekłada się na stabilność i czystość sygnału wyjściowego.
VCO a systemy PLL i generatory sygnałów
VCO jest sercem systemu PLL, który pozwala na stabilizację i precyzyjne ustawienie częstotliwości. W takich systemach sygnał wyjściowy VCO jest stale porównywany z sygnałem wzorcowym, a napięcie sterujące jest odpowiednio korygowane, co zapewnia minimalne odchylenia częstotliwości. Takie rozwiązania znajdują zastosowanie w radiofonii, telewizji cyfrowej, a także w nowoczesnych systemach komunikacji cyfrowej. Warto również zwrócić uwagę na fakt, że techniki modulacji wykorzystujące VCO są blisko powiązane z modulacją częstotliwości (FM) i fazy (PM), które są podstawą wielu nowoczesnych systemów transmisji danych.
Choć skupiliśmy się dziś na VCO, jego działanie i parametry mają ścisły związek z innymi elementami systemów RF, takimi jak filtry pasmowe, wzmacniacze czy detektory fazy. Jutro możemy przyjrzeć się dokładniej układom PLL i zobaczyć, jak VCO współpracuje z innymi komponentami w celu uzyskania stabilnego sygnału nośnego.
