ZVR – Zero Voltage Relay (Przekaźnik zerowego napięcia)
Przekaźnik zerowego napięcia, znany pod skrótem ZVR (Zero Voltage Relay), to specjalistyczne urządzenie wykorzystywane w automatyce i układach sterowania, które umożliwia włączanie odbiorników elektrycznych dokładnie w momencie przejścia napięcia sieci przez wartość zerową. Dzisiaj wyjaśnię Ci, dlaczego to takie ważne, jak działa ZVR i gdzie się go stosuje, by poprawić trwałość i bezpieczeństwo systemów elektrycznych.
Podstawy działania ZVR
ZVR monitoruje przebieg napięcia sieciowego i aktywuje styki przekaźnika tylko wtedy, gdy napięcie jest bliskie zeru (przechodzi przez punkt zerowy na wykresie sinusoidy). To pozwala uniknąć włączania obciążeń w momencie, gdy napięcie jest najsilniejsze, co zmniejsza ryzyko powstawania prądów udarowych oraz ogranicza przepięcia w obwodzie. Dla przykładu, stycznik podłączony przez ZVR załącza się w chwili minimalnego napięcia, co znacznie wydłuża żywotność styków i całego urządzenia.
Zastosowanie i korzyści
- Ochrona silników elektrycznych – zmniejsza zużycie styków styczników i ogranicza uszkodzenia mechaniczne związane z nagłym przepływem prądu
- Minimalizacja zakłóceń elektromagnetycznych (EMI) – poprzez łagodne załączanie urządzeń
- Zwiększenie trwałości układów przełączających
- Poprawa bezpieczeństwa instalacji poprzez redukcję przepięć i łuków elektrycznych
- Stosowany w systemach automatyki budynkowej oraz przemysłowej
Budowa i typy przekaźników zerowego napięcia
Typowy ZVR składa się z układu detekcji napięcia, który śledzi moment przejścia przez zero, oraz ze styku przełączającego obciążenie. Może być wykonany jako przekaźnik elektromagnetyczny lub półprzewodnikowy (SSR – Solid State Relay). Przekaźniki półprzewodnikowe często są stosowane w układach wymagających dużej częstotliwości załączania, ze względu na brak mechanicznych elementów ruchomych, co przekłada się na większą niezawodność i cichszą pracę.

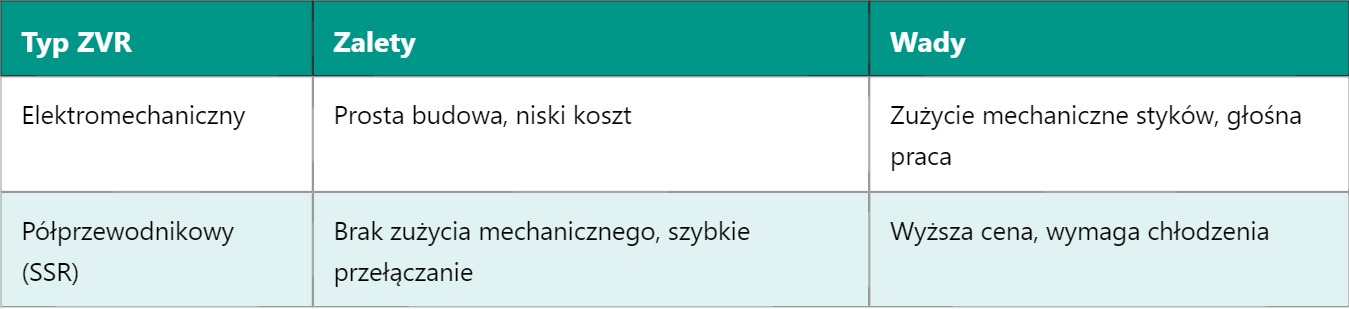

| Typ ZVR | Zalety | Wady |
|---|---|---|
| Elektromechaniczny | Prosta budowa, niski koszt | Zużycie mechaniczne styków, głośna praca |
| Półprzewodnikowy (SSR) | Brak zużycia mechanicznego, szybkie przełączanie | Wyższa cena, wymaga chłodzenia |
Jak działa ZVR w praktyce?
Przekaźnik zerowego napięcia na bieżąco mierzy napięcie sieci i załącza styki dokładnie w chwili, gdy wykres sinusoidy przechodzi przez punkt zerowy. W typowej sieci 230 V AC oznacza to, że obciążenie zostanie podłączone w chwili, gdy napięcie wynosi blisko 0 V, co redukuje udary prądowe do minimum. Możesz wyobrazić sobie, że takie włączanie to jak delikatne „startowanie” maszyny zamiast gwałtownego „rzutu” prądu, który mógłby uszkodzić zarówno styki, jak i sam silnik lub inne elementy obwodu.
ZVR a inne urządzenia sterujące
W systemach automatyki często spotkasz przekaźniki czasowe, styczniki oraz przekaźniki półprzewodnikowe. ZVR działa w harmonii z tymi elementami, zapewniając ich bezpieczne i optymalne załączanie. Przykładowo, w rozruchu silników trójfazowych, gdzie napięcie i prąd są znaczne, zastosowanie ZVR pozwala ograniczyć gwałtowne przepięcia, które mogą powodować uszkodzenia lub zakłócenia innych urządzeń w sieci.
Wczoraj omawialiśmy zagadnienia związane z układami softstartu, które również mają za zadanie łagodne rozruchy maszyn. ZVR można traktować jako prostsze, ale bardzo skuteczne rozwiązanie w tym kierunku. Jutro natomiast przyjrzymy się bliżej tematom związanym z zabezpieczeniami silników elektrycznych, które często współpracują z przekaźnikami zerowego napięcia, aby w pełni chronić instalację.
