Formuła Kalkulatora VSWR na Współczynnik Odbicia

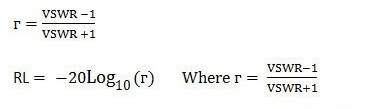

Kalkulator VSWR na Współczynnik Odbicia używa następującej formuły do obliczenia współczynnika odbicia:
Γ = (VSWR – 1) / (VSWR + 1)
Gdzie Γ to współczynnik odbicia, a VSWR to współczynnik fali stojącej w układzie RF.
Wyjaśnienie Formuły
Formuła pokazuje zależność między VSWR a współczynnikiem odbicia. VSWR = 1 oznacza idealne dopasowanie, co odpowiada Γ = 0. Wzrost wartości VSWR powoduje wzrost współczynnika odbicia, wskazując większe odbicia sygnału w linii transmisyjnej.
Przykład Formuły
Jeżeli VSWR = 1.5:
Γ = (1.5 – 1) / (1.5 + 1) = 0.5 / 2.5 ≈ 0.2
Oznacza to, że 20% sygnału jest odbijane w linii transmisyjnej.
Zastosowania Kalkulatora VSWR na Współczynnik Odbicia
- Określanie współczynnika odbicia w systemach RF.
- Ocena dopasowania linii transmisyjnych i anten.
- Analiza jakości transmisji sygnału w układach radiowych.
- Projektowanie i testowanie urządzeń nadawczo-odbiorczych.
- Symulacje i edukacja w zakresie dopasowania impedancji i odbić sygnału.
