Formuła Kalulatora Długości Anteny Dipolowej

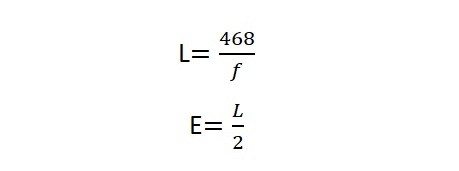

Kalulator długości anteny dipolowej wykorzystuje następującą formułę do obliczenia długości całkowitej i długości pojedynczego elementu dipola:
Długość całkowita (L) = 468 / f_MHz
Długość pojedynczego elementu (E) = (468 / f_MHz) / 2
gdzie f_MHz jest częstotliwością w megahercach.
Wyjaśnienie Formuły
Formuła pozwala określić optymalną długość dipola w zależności od częstotliwości pracy. Całkowita długość anteny L dzielona jest na dwa równe elementy, które tworzą dipol. Dzięki temu antena jest dostrojona do danej częstotliwości, co zapewnia maksymalną efektywność promieniowania.
Przykład Obliczenia
Dla częstotliwości f = 100 MHz:
Krok 1: Obliczamy długość całkowitą:
L = 468 / 100 ≈ 4,68 stóp
Krok 2: Obliczamy długość pojedynczego elementu:
E = 4,68 / 2 ≈ 2,34 stóp
Wynik pokazuje, że każdy element dipola powinien mieć długość około 2,34 stóp, aby antena działała optymalnie na tej częstotliwości.
Zastosowania Kalulatora Długości Anteny Dipolowej
- Projektowanie i dostrajanie anten dipolowych do określonej częstotliwości.
- Optymalizacja wydajności anten w systemach radiokomunikacyjnych.
- Szkolenia i demonstracje w dziedzinie elektroniki i telekomunikacji.
- Planowanie instalacji anten dla amatorskich i profesjonalnych zastosowań.
- Analiza wpływu częstotliwości na długość elementów anteny.
