PF – Power Factor, czyli współczynnik mocy

PF – Power Factor, czyli współczynnik mocy

PF, czyli Power Factor, to bardzo ważny parametr w energetyce i elektronice, który mówi nam, jak efektywnie wykorzystujemy energię elektryczną. Współczynnik mocy pokazuje stosunek mocy czynnej do mocy pozornej w obwodzie prądu przemiennego. Dziś wyjaśnię, dlaczego współczynnik mocy jest kluczowy dla działania urządzeń elektrycznych i jak jego wartość wpływa na koszty i bezpieczeństwo instalacji.

Co to jest współczynnik mocy (PF)?

Współczynnik mocy to liczba, która może przyjmować wartości od 0 do 1 i określa, jak duża część energii dostarczanej do odbiornika jest rzeczywiście zużywana na pracę, a jak duża to energia bierna, która krąży między źródłem a odbiornikiem, ale nie wykonuje żadnej pracy użytecznej. Im wyższy współczynnik mocy, tym efektywniej wykorzystujemy energię.

Jak oblicza się współczynnik mocy?

Wzór na współczynnik mocy to stosunek mocy czynnej (P) do mocy pozornej (S):
PF = P / S
gdzie:

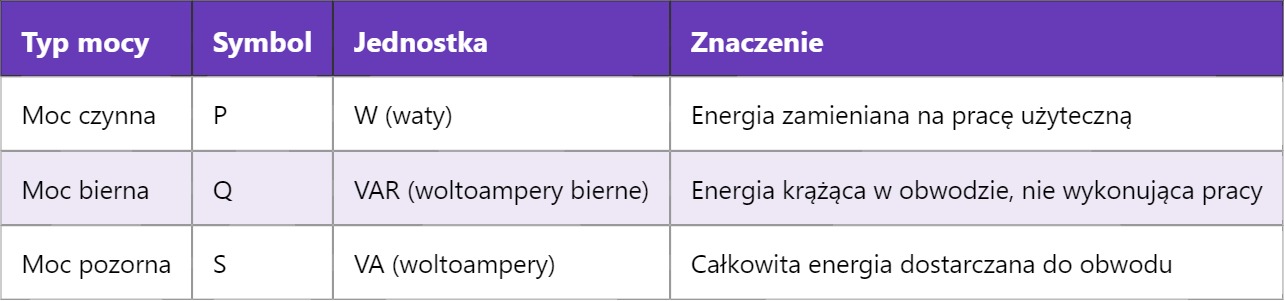

• P – moc czynna mierzona w watach (W),
• S – moc pozorna mierzona w woltoamperach (VA).

W praktyce, jeśli PF wynosi 1, oznacza to, że cała energia jest efektywnie wykorzystywana. Gdy jest mniejszy, część energii to moc bierna, która nie jest wykorzystywana do wykonywania pracy, ale obciąża instalację.

Dlaczego współczynnik mocy ma znaczenie?

Niski współczynnik mocy powoduje większe straty energii w sieci, co przekłada się na wyższe rachunki za prąd i obciążenie instalacji. Firmy energetyczne często naliczają dodatkowe opłaty, gdy PF jest zbyt niski, bo wymaga to od nich większej mocy dostarczanej do klienta. Dlatego poprawa PF to oszczędność i lepsza ochrona urządzeń.

Co powoduje spadek współczynnika mocy?

Przyczyną niskiego współczynnika mocy są przede wszystkim odbiorniki indukcyjne i pojemnościowe, takie jak:

• silniki elektryczne,
• transformatory,
• świeczki rozruchowe i świetlówki,
• niektóre układy elektroniczne.

Te elementy powodują przesunięcie fazowe między prądem a napięciem, co zwiększa udział mocy biernej.

Jak poprawić współczynnik mocy?

Najczęściej stosuje się do tego celu układy korekcji współczynnika mocy, zwane kondensatorami korekcyjnymi. Dodając odpowiednią pojemność, kompensują one moc bierną indukcyjną, zmniejszając przesunięcie fazowe i zwiększając PF. W większych instalacjach stosuje się specjalne układy automatycznej regulacji korekcji.

Wpływ współczynnika mocy na instalację elektryczną

Niski PF oznacza, że instalacja musi przewodzić większy prąd dla tej samej mocy czynnej, co zwiększa straty energii i obciążenie przewodów oraz urządzeń. Może to prowadzić do ich przegrzewania i skrócenia żywotności. Dbanie o odpowiedni PF to nie tylko kwestia opłat, ale i bezpieczeństwa.

Przykład obliczenia współczynnika mocy

Załóżmy, że w zakładzie przemysłowym pobierana jest moc czynna 10 kW, a moc pozorna wynosi 12 kVA. Współczynnik mocy będzie równy:
PF = 10 kW / 12 kVA = 0,83
Oznacza to, że tylko 83% energii jest efektywnie wykorzystane, a reszta to moc bierna.

Podsumowanie różnic mocy w instalacji

Zrozumienie współczynnika mocy pomaga lepiej planować instalacje i unikać niepotrzebnych kosztów. Warto pamiętać, że poprawa PF to także mniejsze zużycie sprzętu i stabilniejsza praca całego systemu. W kolejnych wpisach przyjrzymy się zagadnieniu harmonicznych w sieci, które również wpływają na jakość energii oraz efektywność współczynnika mocy.
