PUT – Programmable Unijunction Transistor
PUT, czyli programowalny tranzystor unijunkcyjny, to specyficzny element półprzewodnikowy, który pozwala na regulację punktu wyzwalania sygnału. W przeciwieństwie do klasycznego tranzystora unijunkcyjnego (UJT), w PUT można dowolnie ustawić napięcie wyzwalania, co daje większą elastyczność w zastosowaniach. Dzisiaj pokażę, jak ten element działa, jakie ma właściwości i w jakich układach znajduje swoje miejsce.
Budowa i działanie PUT
PUT składa się z trzech warstw półprzewodnikowych, które tworzą strukturę podobną do tranzystora unijunkcyjnego, jednak różni się możliwością programowania napięcia wyzwalającego. Posiada cztery elektrody: anoda, katoda oraz dwie bramki, z których jedna służy do regulacji napięcia progowego. Gdy napięcie na anodzie przekroczy ustalony próg, PUT przechodzi w stan przewodzenia i pozwala na przepływ prądu.
Zastosowanie PUT w układach elektronicznych
Programowalny tranzystor unijunkcyjny najczęściej wykorzystuje się w układach generujących impulsy, czasowych i oscylatorach relaksacyjnych. Jego regulowane napięcie wyzwalania pozwala precyzyjnie ustawić moment załączenia, co jest przydatne w sterowaniu przebiegami napięciowymi oraz synchronizacji impulsów. PUT jest również wykorzystywany w układach zapłonowych oraz generatorach impulsów o regulowanym czasie trwania.
Kluczowe parametry i charakterystyki PUT

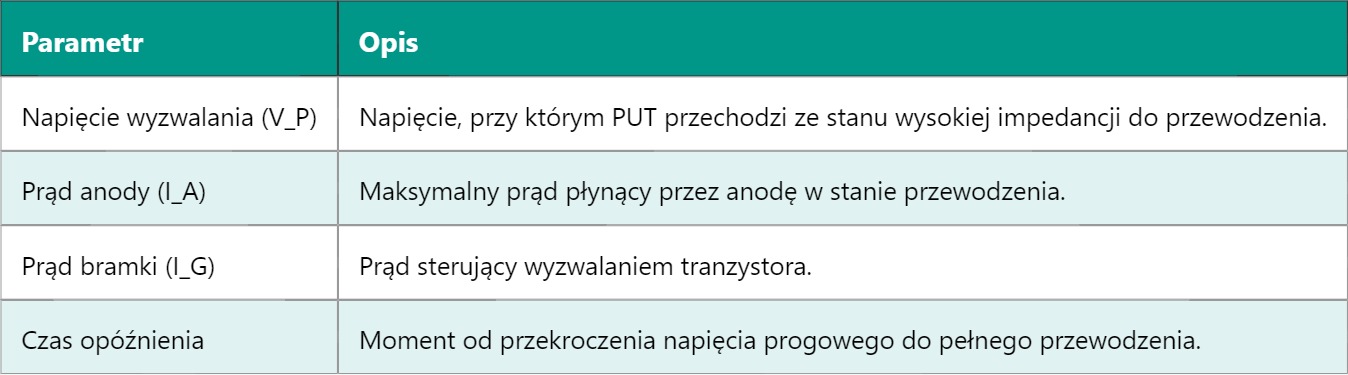

| Parametr | Opis |
|---|---|
| Napięcie wyzwalania (V_P) | Napięcie, przy którym PUT przechodzi ze stanu wysokiej impedancji do przewodzenia. |
| Prąd anody (I_A) | Maksymalny prąd płynący przez anodę w stanie przewodzenia. |
| Prąd bramki (I_G) | Prąd sterujący wyzwalaniem tranzystora. |
| Czas opóźnienia | Moment od przekroczenia napięcia progowego do pełnego przewodzenia. |
Zalety PUT w porównaniu do klasycznego UJT
- Regulowane napięcie wyzwalania, co pozwala na dopasowanie do różnych układów.
- Większa elastyczność w projektowaniu oscylatorów i układów czasowych.
- Łatwiejsze sterowanie impulsami w układach elektronicznych.
- Stabilniejsza praca w różnych warunkach temperaturowych.
Praktyczne uwagi podczas stosowania PUT
Ważne jest, aby dobrać odpowiednie napięcie i prąd wyzwalania, by zapewnić stabilne działanie układu. Przy projektowaniu obwodów należy uwzględnić charakterystyki czasowe i napięciowe PUT, aby uniknąć niepożądanych zakłóceń lub niestabilności. Często stosuje się go razem z rezystorami programującymi oraz kondensatorami, które umożliwiają precyzyjną kontrolę momentu wyzwalania impulsu.
Znajomość działania PUT pomaga lepiej rozumieć mechanizmy generowania impulsów i ich sterowania, co jest kluczowe w wielu aplikacjach przemysłowych i automatyce. Niedawno omawialiśmy klasyczne tranzystory unijunkcyjne, a w kolejnych wpisach zagłębimy się w triaki i tyrystory, które również odgrywają ważną rolę w układach sterowania mocą.
