Varicap, czyli dioda o zmiennej pojemności (ang. Variable Capacitance Diode), to element półprzewodnikowy szeroko stosowany w obwodach elektronicznych, gdzie potrzebna jest regulacja pojemności elektrycznej. Dziś wyjaśnię, jak działa Varicap, jakie ma zastosowania oraz dlaczego jest tak ważny w systemach RF, układach strojenia i automatyce. Przy okazji poruszymy zagadnienia związane z kondensatorami i ich rolą w obwodach, co pomoże Ci lepiej zrozumieć działanie tego typu diody.

Budowa i zasada działania Varicap

Varicap to specjalny rodzaj diody półprzewodnikowej, która działa jak zmienny kondensator. Pojemność tego elementu zmienia się wraz z napięciem polaryzacji wstecznej (reverse bias voltage) przyłożonym do złącza p-n. W uproszczeniu, przy zwiększaniu napięcia zaporowego warstwa zubożenia złącza p-n rozszerza się, co powoduje zmniejszenie pojemności, natomiast zmniejszenie napięcia powoduje wzrost pojemności. Dzięki temu Varicap umożliwia bezkontaktową, elektroniczną regulację pojemności, co jest nieocenione w aplikacjach wymagających precyzyjnego strojenia obwodów.

Charakterystyka pojemnościowo-napięciowa

Charakterystyka Varicapa przedstawia zależność pojemności od napięcia zaporowego. Zazwyczaj pojemność jest odwrotnie proporcjonalna do pierwiastka kwadratowego napięcia (C ∝ 1/√V), choć dokładny kształt może się różnić w zależności od konstrukcji diody. Ta właściwość pozwala na stosowanie Varicapa jako elementu regulacyjnego w obwodach rezonansowych, gdzie precyzyjne dopasowanie częstotliwości jest kluczowe.

Zastosowania Varicapów

• Automatyczne strojenie odbiorników radiowych (tuning)
• Oscylatory o zmiennej częstotliwości (VCO – Voltage Controlled Oscillators)
• Filtry i multipleksery częstotliwości
• Modulacja częstotliwości (FM) w nadajnikach radiowych
• Układy synchronizacji i fazowe zamki (PLL – Phase Locked Loop)

Jak Varicap współpracuje z innymi elementami?

W praktyce Varicap włącza się równolegle do obwodu rezonansowego, tworząc z cewką obwód LC o regulowanej częstotliwości rezonansowej. Zmiana napięcia polaryzacji zmienia pojemność, a tym samym częstotliwość obwodu. Cewka i kondensator tworzą fundamentalny obwód oscylacyjny, który jest sercem wielu urządzeń RF. Warto zauważyć, że zmienność pojemności Varicapa zastępuje mechaniczne strojenie kondensatorów, co znacznie ułatwia projektowanie układów i zwiększa ich niezawodność.

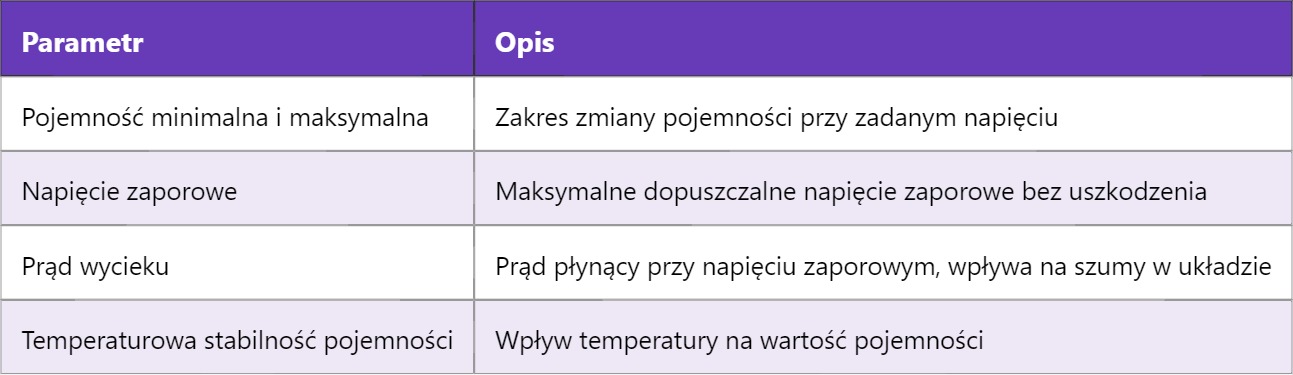

Parametry techniczne Varicapów

Typowe układy z Varicapami

Varicapy często stosuje się w obwodach VCO, które są podstawą syntezatorów częstotliwości i systemów PLL, wykorzystywanych w nowoczesnych odbiornikach radiowych, telewizji cyfrowej oraz komunikacji bezprzewodowej. Dzięki nim możliwa jest elektroniczna zmiana częstotliwości bez konieczności fizycznej ingerencji w układ, co znacząco przyspiesza proces strojenia i zwiększa precyzję. W obwodach FM modulacja jest realizowana przez szybkie zmiany napięcia na Varicapie, co pozwala na przesyłanie informacji dźwiękowej na falach radiowych.

Varicap jest również często porównywany z klasycznymi kondensatorami regulowanymi mechanicznym suwakiem lub skręcanymi elementami. Zaletą Varicapa jest brak ruchomych części, co eliminuje problemy związane z zużyciem i niestabilnością mechaniczną. Ponadto, sterowanie elektroniczne umożliwia integrację z systemami mikroprocesorowymi i automatyzację procesu strojenia, co jest ważne np. w systemach radarowych lub telekomunikacji satelitarnej.

Warto też pamiętać, że diody o zmiennej pojemności nie są jedynymi elementami pozwalającymi na regulację parametrów obwodu rezonansowego. Podobne zadania wykonują układy MEMS, które oferują mikromechaniczne regulacje pojemności, ale Varicap pozostaje prostszym i tańszym rozwiązaniem w wielu aplikacjach. Jutro zajmiemy się tematem oscylatorów VCO, gdzie Varicap pełni kluczową rolę w regulacji częstotliwości.
