BJT, czyli bipolarny tranzystor złączowy (Bipolar Junction Transistor), to jeden z najważniejszych elementów półprzewodnikowych wykorzystywanych w elektronice. Dziś przybliżę Ci, jak działa ten tranzystor, jakie ma właściwości i zastosowania oraz dlaczego mimo rozwoju tranzystorów MOSFET, BJT nadal odgrywa ważną rolę w wielu układach. Postaram się również wprowadzić Cię w podstawy jego budowy i charakterystyki, abyś lepiej rozumiał, w jaki sposób sterowanie prądem bazowym wpływa na przepływ prądu między emiterem a kolektorem.

Budowa tranzystora BJT

BJT składa się z trzech warstw półprzewodnika: emitera, bazy i kolektora. Warstwy te tworzą dwa złącza PN, stąd nazwa złączowy. W zależności od kolejności warstw wyróżnia się dwa typy tranzystorów: NPN i PNP. W tranzystorze NPN, warstwa bazy jest typu P, a emiter i kolektor typu N. W PNP jest odwrotnie. To właśnie różnice w budowie determinują kierunek przepływu prądu oraz polaryzację napięć potrzebnych do prawidłowej pracy urządzenia.

Zasada działania BJT

Podstawą działania BJT jest sterowanie dużym prądem kolektora małym prądem bazy. Kiedy baza jest polaryzowana do przodu względem emitera, elektrony (w NPN) lub dziury (w PNP) są wstrzykiwane do bazy, która jest bardzo cienka i słabo domieszkowana. Większość nośników ładunku przechodzi dalej do kolektora, tworząc prąd kolektora. Prąd emitera to suma prądu bazy i kolektora. To właśnie dzięki temu mechanizmowi BJT działa jako wzmacniacz prądu, co jest kluczowe w wielu zastosowaniach analogowych i cyfrowych.

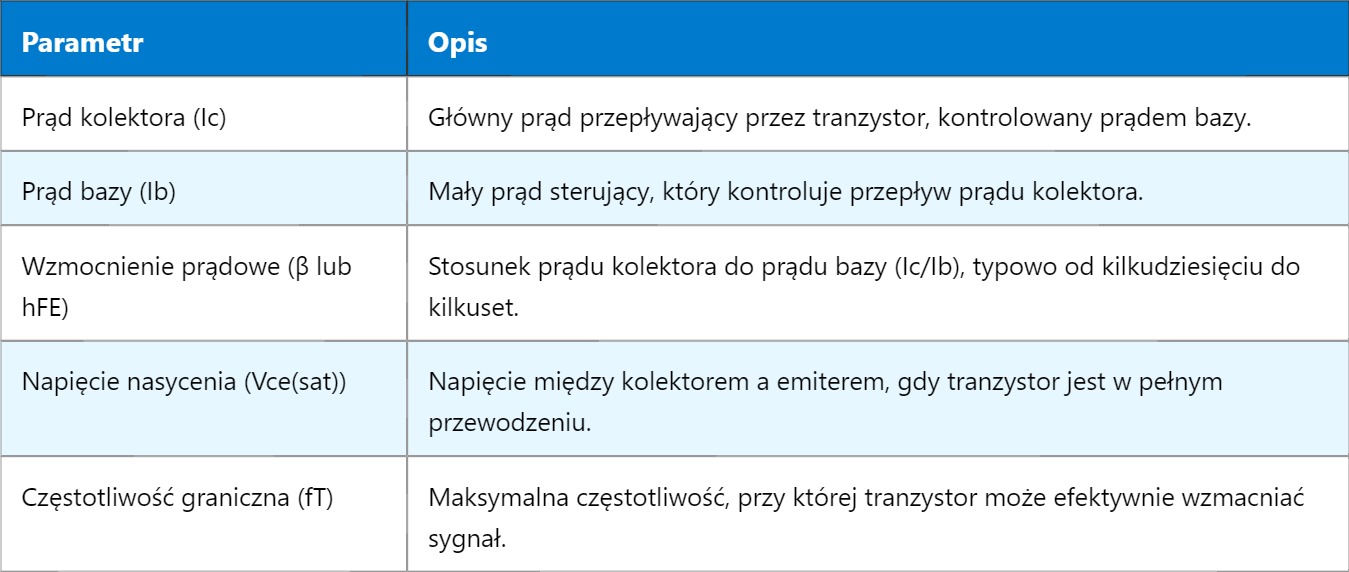

Charakterystyki i parametry BJT

Zastosowania BJT

BJT znalazł szerokie zastosowanie w układach wzmacniaczy audio, wzmacniaczach mocy, przełącznikach, oscylatorach i stabilizatorach napięcia. Choć dziś w wielu aplikacjach zastępuje go tranzystor MOSFET, BJT nadal przewyższa go w szybkości przełączania i lepszej liniowości w określonych warunkach. W systemach analogowych, takich jak wzmacniacze operacyjne, często używa się par tranzystorów BJT dla uzyskania stabilnych parametrów pracy.

Tryby pracy i regiony charakterystyki

BJT może pracować w różnych trybach, które definiują, czy działa jako wzmacniacz, przełącznik czy w stanie blokady. Podstawowe tryby to:

• Aktywny – baza jest polaryzowana do przodu, kolektor wstecznie; tranzystor wzmacnia sygnał.
• Nasycenie – oba złącza są spolaryzowane do przodu; tranzystor przewodzi maksymalny prąd i działa jak włącznik.
• Blokada – baza jest spolaryzowana wstecznie; tranzystor jest „wyłączony”.

Dobór odpowiedniego trybu jest ważny podczas projektowania układów, gdzie BJT może pełnić rolę analogowego wzmacniacza lub cyfrowego przełącznika.

Wpływ temperatury na pracę BJT

Temperatura ma istotny wpływ na parametry tranzystora BJT – zwiększenie temperatury powoduje wzrost prądu nasycenia, co może prowadzić do efektów termicznych i zjawiska „termicznego ucieczki prądu”. W praktyce oznacza to, że układy z BJT wymagają odpowiedniego chłodzenia lub kompensacji termicznej, by zapewnić stabilną pracę. Takie właściwości łączą BJT z innymi elementami półprzewodnikowymi, jak diody czy tranzystory MOSFET, które również reagują na zmiany temperatury, co często trzeba uwzględniać projektując wzmacniacze lub układy mocy.

Porównanie BJT z innymi tranzystorami

W świecie elektroniki BJT często jest porównywany z tranzystorami polowymi (MOSFET). Każdy z nich ma swoje zalety: BJT cechuje się dużym wzmocnieniem prądowym i szybkim czasem przełączania, podczas gdy MOSFET ma wyższą impedancję wejściową i niższe straty mocy przy włączaniu. W systemach audio i wzmacniaczach mocy, gdzie zależy nam na liniowości i dokładnym odwzorowaniu sygnału, BJT wciąż jest wybierany, a w układach cyfrowych i mocy coraz częściej wykorzystuje się MOSFET-y.

Jeśli pamiętasz, wczoraj omawialiśmy podstawy diod półprzewodnikowych, które są integralną częścią budowy tranzystora BJT, tworząc jego złącza PN. Jutro natomiast przyjrzymy się tranzystorom MOSFET, które uzupełnią Twoją wiedzę o nowoczesnych elementach półprzewodnikowych stosowanych w elektronice.
