ESC – Electronic Speed Controller (Elektroniczny Regulator Obrotów)
Electronic Speed Controller, znany szerzej jako ESC, to kluczowy element w systemach sterowania silnikami elektrycznymi, szczególnie w pojazdach elektrycznych, dronach, modelach RC oraz robotyce. Dziś wyjaśnię, czym dokładnie jest ESC, jak działa oraz dlaczego jego rola w nowoczesnych układach napędowych jest tak ważna. Przy okazji poruszymy tematy powiązane, które pomogą Ci zrozumieć, jak regulator wpływa na efektywność i precyzję sterowania silnikiem.
Co to jest ESC?
ESC to urządzenie elektroniczne, które steruje prędkością obrotową silnika elektrycznego, jego kierunkiem obrotów oraz hamowaniem. W praktyce ESC zastępuje tradycyjne regulatory mechaniczne, oferując większą precyzję, szybszą reakcję oraz możliwość komunikacji z systemem sterującym, np. odbiornikiem radiowym w modelach RC lub kontrolerem lotu w dronach.
Podstawowe funkcje ESC
- Regulacja prędkości obrotowej – płynna kontrola szybkości silnika poprzez modulację szerokości impulsu (PWM).
- Zarządzanie kierunkiem obrotów – zmiana kierunku obrotów silnika elektrycznego, co jest istotne np. w pojazdach RC.
- Hamowanie silnika – aktywne hamowanie silnika przez zwieranie zacisków lub poprzez odzyskiwanie energii.
- Ochrona silnika i systemu – zabezpieczenia przed przeciążeniem, przegrzaniem, spadkiem napięcia baterii (Low Voltage Cutoff).
Jak działa ESC?
Elektroniczny regulator prędkości działa najczęściej na bazie sygnału PWM, który steruje napięciem dostarczanym do silnika. W zależności od szerokości impulsu, regulator dostarcza więcej lub mniej energii, co bezpośrednio wpływa na prędkość obrotową. W przypadku silników bezszczotkowych (brushless DC motors), ESC steruje kolejnością i czasem impulsów na poszczególne uzwojenia, co pozwala na płynny i efektywny obrót rotora. To złożony proces, który wymaga precyzyjnej elektroniki i oprogramowania wbudowanego w ESC.
Typy ESC
- ESC dla silników szczotkowych (Brushed ESC) – prostsze, stosowane głównie w tańszych modelach, gdzie silnik ma komutator i szczotki.
- ESC dla silników bezszczotkowych (Brushless ESC) – bardziej zaawansowane, stosowane w dronach, modelach RC, gdzie sterowanie wymaga precyzyjnej kontroli kolejności i czasu impulsów na uzwojenia.
- ESC z funkcjami telemetrycznymi – przesyłają dane o temperaturze, prądzie, napięciu i obrotach do kontrolera, co pozwala na lepsze zarządzanie systemem i diagnostykę.
Znaczenie ESC w systemach napędowych
Bez ESC niemożliwe byłoby płynne sterowanie prędkością w nowoczesnych pojazdach elektrycznych czy dronach. Dzięki niemu można realizować skomplikowane manewry, precyzyjnie kontrolować dynamikę jazdy lub lotu oraz chronić silnik przed uszkodzeniem. W systemach automatyki przemysłowej ESC pozwala na dokładne dopasowanie prędkości do wymagań procesu, co zwiększa efektywność energetyczną i żywotność całego układu.
Współpraca ESC z innymi elementami systemu
ESC nie działa w izolacji – jest częścią większego systemu, który często zawiera baterię, silnik, kontroler lotu (w dronach), odbiornik radiowy czy sterownik mikrokontrolerowy. W dronach ESC komunikuje się z kontrolerem lotu, który wysyła polecenia na podstawie sygnałów z czujników i pilota. Dzięki temu możesz sterować prędkością silników i stabilizować lot. W modelach samochodów RC ESC reaguje na sygnały z nadajnika, umożliwiając kontrolę przyspieszenia i hamowania.

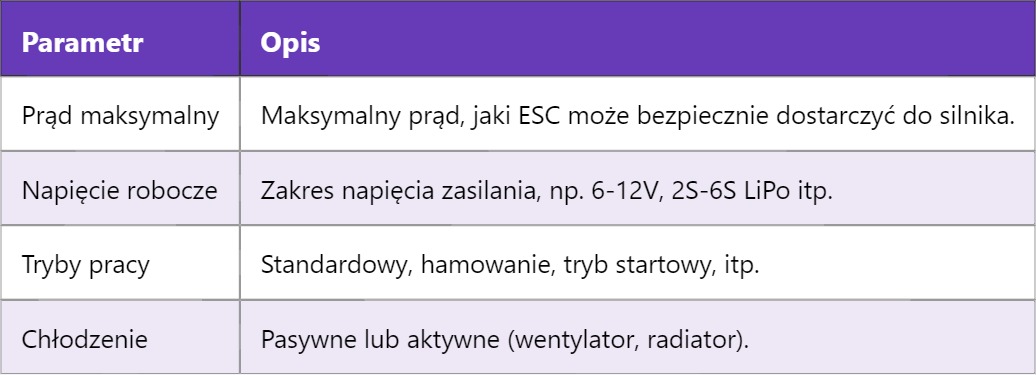

Parametry techniczne ESC
Problemy i wyzwania związane z ESC
W praktyce projektanci i użytkownicy muszą brać pod uwagę takie aspekty jak zakłócenia elektromagnetyczne, kompatybilność z silnikiem i systemem zasilania, a także bezpieczeństwo termiczne. Wysokie prądy i szybkie przełączanie tranzystorów generują szumy, które mogą wpływać na inne elementy układu. Dlatego ESC często wyposażone są w filtry EMI i zabezpieczenia termiczne. Warto też pamiętać o prawidłowej kalibracji ESC z odbiornikiem czy kontrolerem lotu, by uniknąć opóźnień czy nieprawidłowej reakcji na polecenia.
ESC, podobnie jak inne elementy układów napędowych, łączy w sobie elektronikę mocy, systemy sterowania oraz oprogramowanie embedded. Dla osób pracujących z robotyką lub pojazdami elektrycznymi, zrozumienie działania ESC jest kluczowe. Jutro przyjrzymy się bliżej tematowi silników bezszczotkowych (BLDC) oraz sposobom ich sterowania, co pozwoli Ci lepiej zrozumieć, jak ESC realizuje swoje zadania i dlaczego jest niezbędny w nowoczesnej elektronice napędowej.
