LD – Diody laserowe (Laser Diode)
LD, czyli dioda laserowa (Laser Diode), to specjalny typ półprzewodnikowego źródła światła, który generuje spójne promieniowanie laserowe o bardzo wąskiej długości fali. Dziś wyjaśnię Ci, jak działa dioda laserowa, gdzie jest stosowana i jakie ma znaczenie w nowoczesnej elektronice i telekomunikacji. W artykule omówimy także podstawy fizyki półprzewodników oraz porównamy diody laserowe z innymi źródłami światła, takimi jak diody LED.
Podstawy działania diody laserowej
Diody laserowe bazują na zjawisku emisji wymuszonej (stimulated emission), które zachodzi w strukturach półprzewodnikowych z warstwami typu n i p. Po przyłożeniu odpowiedniego napięcia, elektrony rekombinują z dziurami, emitując fotony o ściśle określonej długości fali. W odróżnieniu od standardowych diod LED, dioda laserowa posiada rezonator optyczny – najczęściej formowany przez odpowiednio wypolerowane i ustawione końce kryształu – co pozwala na wzmocnienie światła i uzyskanie wiązki o dużej koherencji i kierunkowości.
Parametry techniczne diod LD

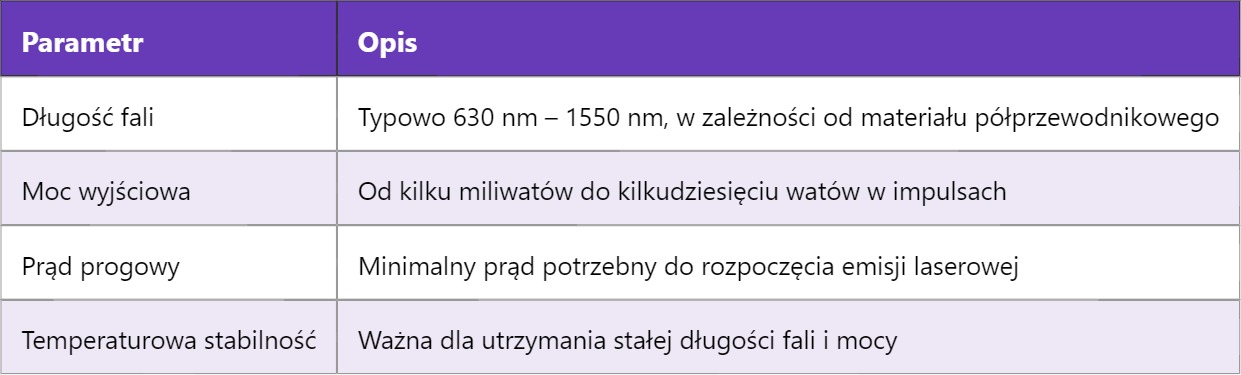

| Parametr | Opis |
|---|---|
| Długość fali | Typowo 630 nm – 1550 nm, w zależności od materiału półprzewodnikowego |
| Moc wyjściowa | Od kilku miliwatów do kilkudziesięciu watów w impulsach |
| Prąd progowy | Minimalny prąd potrzebny do rozpoczęcia emisji laserowej |
| Temperaturowa stabilność | Ważna dla utrzymania stałej długości fali i mocy |
Zastosowania diod laserowych
- Telekomunikacja światłowodowa – diody LD są kluczowym elementem nadajników w systemach optycznych
- Technologia Blu-ray i DVD – do odczytu i zapisu danych
- Przemysł i medycyna – laserowe systemy pomiarowe, terapia laserowa
- Drukarki laserowe i skanery
- Systemy czujników i automatyki, gdzie wymagana jest precyzyjna detekcja
Porównanie diody laserowej z diodą LED
W przeciwieństwie do diody LED, która emituje światło o szerokim spektrum i w wielu kierunkach, dioda laserowa produkuje wiązkę o dużej koherencji, wysokiej intensywności i niskiej dywergencji. To powoduje, że LD są bardziej efektywne w przesyłaniu światła na duże odległości, np. w telekomunikacji światłowodowej. Jednak diody laserowe wymagają dokładniejszego chłodzenia i stabilizacji temperaturowej, co wpływa na ich koszt i konstrukcję urządzeń.
Techniczne wyzwania i kontrola jakości
Przy projektowaniu układów z diodami laserowymi ważne jest kontrolowanie prądu i temperatury, aby uniknąć uszkodzenia i degradacji mocy wyjściowej. Moduły laserowe często wyposażone są w termoelementy Peltiera do stabilizacji temperatury. Ponadto, sprzężenie zwrotne i systemy zabezpieczeń chronią diodę przed przeciążeniem.
Wspomniane wcześniej diody laserowe ściśle współpracują z detektorami fotonów oraz układami modulacji i demodulacji sygnału w systemach optycznych, co łączy je z tematami jak modulacja amplitudy czy modulacja fazy, które z pewnością warto poznać, jeśli interesujesz się transmisją danych. Jutro możemy przyjrzeć się bliżej technikom modulacji w telekomunikacji optycznej i jak diody LD wspierają szybkie przesyłanie informacji.
