NAND – Bramka NOT AND
Bramka NAND to jeden z podstawowych elementów cyfrowej logiki, który pełni kluczową rolę w układach cyfrowych i mikroprocesorach. Działanie tej bramki polega na połączeniu funkcji AND i NOT, czyli zwraca wynik przeciwny do bramki AND. Mówiąc prościej, wyjście bramki NAND jest w stanie niskim tylko wtedy, gdy wszystkie jej wejścia są wysokie. Dziś dokładnie przyjrzymy się, jak działa bramka NAND, jakie ma zastosowania i dlaczego jest tak ważna w nowoczesnej elektronice cyfrowej.
Jak działa bramka NAND?
Bramka NAND to kombinacja dwóch funkcji logicznych: AND oraz NOT. Matematycznie wynik działania NAND to negacja iloczynu logicznego. Dla dwóch wejść A i B wzór wygląda tak:

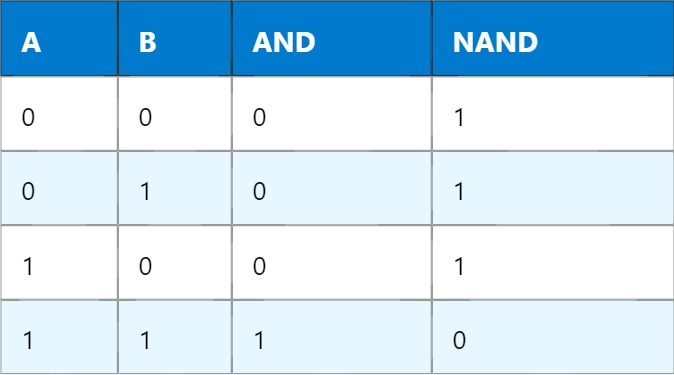

| A | B | AND | NAND |
|---|---|---|---|
| 0 | 0 | 0 | 1 |
| 0 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 |
Jak widzisz, bramka NAND zwraca wartość 0 tylko wtedy, gdy oba wejścia są równe 1. W każdym innym przypadku wynik jest 1. To proste, ale bardzo potężne zachowanie sprawia, że bramka NAND jest podstawą wielu złożonych układów cyfrowych.
Budowa i realizacja bramki NAND
Bramka NAND może być wykonana za pomocą tranzystorów bipolarnych (BJT) lub tranzystorów MOSFET. W technologii CMOS, najczęściej stosowanej w nowoczesnych układach scalonych, bramka NAND składa się z zestawu tranzystorów typu PMOS i NMOS, ułożonych tak, by zapewnić minimalne zużycie energii i szybkie przełączanie. Ta konstrukcja pozwala na dużą gęstość upakowania oraz niskie ciepło strat.
Zastosowania bramki NAND
- Tworzenie układów logicznych – bramki NAND są kompletne funkcjonalnie, co oznacza, że każdą funkcję logiczną można zrealizować tylko za pomocą bramek NAND.
- Bazy pamięci – elementy takie jak przerzutniki SR często wykorzystują bramki NAND do realizacji stanów pamięci.
- Multiplexer i demultiplexer – układy selekcji danych w cyfrowych systemach opierają się na bramkach NAND.
- W procesorach – realizacja podstawowych funkcji logicznych i arytmetycznych opiera się często na bramkach NAND.
Moc i uniwersalność bramki NAND
Jedną z najbardziej unikalnych cech bramki NAND jest to, że sama w sobie jest funkcjonalnie kompletna. Oznacza to, że każdą inną bramkę logiczną (AND, OR, NOT, XOR itd.) można zbudować tylko z bramek NAND. To duża zaleta przy projektowaniu układów cyfrowych, bo pozwala uprościć proces produkcji i obniżyć koszty.
Na przykład bramkę NOT (inwerter) można uzyskać, łącząc oba wejścia bramki NAND z tym samym sygnałem. Dzięki temu uzyskujemy efekt zanegowania bez konieczności stosowania dodatkowych elementów.
Praktyczne uwagi dotyczące projektowania
W projektowaniu układów cyfrowych należy zwrócić uwagę na czasy propagacji sygnału przez bramkę NAND, które mogą wpływać na szybkość działania całego układu. Ponadto, choć bramki NAND w technologii CMOS charakteryzują się niskim poborem mocy w stanie statycznym, to dynamiczne przełączanie może generować szumy i zużycie energii, które trzeba minimalizować.
Jeśli już masz styczność z bramkami logicznymi, to zrozumiesz, że w praktyce większość mikroprocesorów i układów scalonych wykorzystuje właśnie bramki NAND jako bazę do tworzenia bardziej złożonych funkcji cyfrowych. Jutro możemy przyjrzeć się bliżej przerzutnikom SR, które bazują na bramkach NAND i są fundamentalne dla przechowywania informacji w cyfrowych systemach.
