OR – bramka OR
Bramka OR to jedna z podstawowych bramek logicznych stosowanych w układach cyfrowych i systemach elektronicznych. Pozwala na wykonanie prostej operacji logicznej, która jest fundamentem dla bardziej złożonych układów cyfrowych. Dziś pokażę Ci, jak dokładnie działa bramka OR, jak wygląda jej symbol, jakie ma zastosowania i jak możesz ją spotkać w codziennej elektronice.
Co to jest bramka OR?
Bramka OR wykonuje operację logiczną OR, która zwraca wartość „1” (prawda), jeśli przynajmniej jedno z jej wejść ma wartość „1”. Inaczej mówiąc, wyjście bramki OR będzie „0” tylko wtedy, gdy wszystkie jej wejścia są na poziomie „0”.
Jeśli chodzi o liczbę wejść, bramki OR mogą mieć dwa lub więcej sygnałów wejściowych.
Symbol i tabela prawdy bramki OR
Symbolem bramki OR jest charakterystyczny kształt zaokrąglonego trójkąta skierowanego w prawo, z dwoma lub więcej wejściami po lewej stronie i jednym wyjściem po prawej.

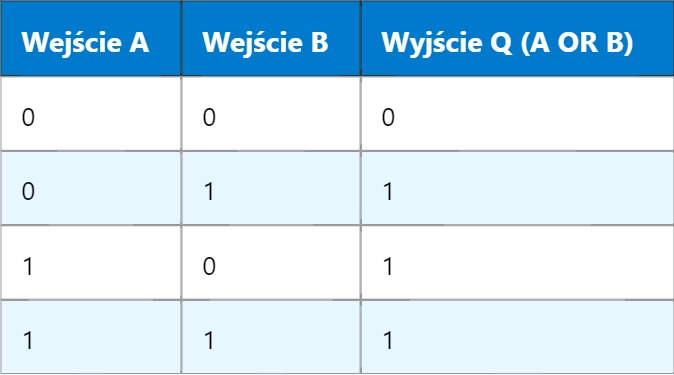

| Wejście A | Wejście B | Wyjście Q (A OR B) |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Zastosowanie bramki OR
Bramka OR jest powszechnie stosowana w cyfrowych układach logicznych, między innymi w systemach sterowania, komputerach, procesorach i układach komunikacyjnych. Umożliwia realizację funkcji, w których sygnał wyjściowy ma być aktywowany, gdy pojawi się co najmniej jeden z kilku sygnałów wejściowych.
Na przykład, jeśli masz kilka czujników bezpieczeństwa, to bramka OR może sprawić, że alarm załączy się, gdy którykolwiek z czujników wykryje nieprawidłowość.
Implementacja bramki OR
Bramkę OR można zrealizować na kilka sposobów — najczęściej za pomocą tranzystorów w technologii TTL lub CMOS. W układach cyfrowych dostępne są też gotowe scalone bramki OR, np. w popularnym układzie 7432.
Jeśli interesuje Cię, jak działa to od strony tranzystorowej, to łatwo zauważysz, że bramka OR łączy wejścia tak, aby obecność wysokiego poziomu na którymkolwiek wejściu powodowała pojawienie się wysokiego poziomu na wyjściu.
Rozszerzenia i warianty bramek OR
Istnieją też wersje bramek OR z wieloma wejściami, które pozwalają na sprawdzenie więcej niż dwóch sygnałów jednocześnie. Ponadto spotyka się bramki OR-NOT (NOR), które wykonują najpierw funkcję OR, a następnie negują wynik.
W praktyce, łącząc bramki OR z innymi bramkami logicznymi, można zbudować skomplikowane układy decyzyjne, wykorzystywane w mikroprocesorach i systemach automatyki.
Porównanie z innymi bramkami logicznymi
| Bramka | Funkcja logiczna | Wyjście dla A=0, B=1 |
|---|---|---|
| AND | Q = A AND B | 0 |
| OR | Q = A OR B | 1 |
| NOT | Q = NOT A | 1 (dla A=0) |
Zrozumienie bramki OR to podstawa, jeśli chcesz zagłębić się dalej w układy cyfrowe i projektowanie systemów logicznych. W kolejnych artykułach możesz spodziewać się omówienia bramki AND oraz NOR, które razem z OR tworzą fundament działania procesorów i układów cyfrowych.
