PIC, czyli Peripheral Interface Controller, to rodzina mikrokontrolerów, które zdobyły ogromną popularność w świecie elektroniki i automatyki. Te małe układy scalone są niezwykle wszechstronne i znajdują zastosowanie praktycznie wszędzie tam, gdzie potrzebne jest sterowanie urządzeniami lub przetwarzanie sygnałów. Dzisiaj pokażę, jak działają mikrokontrolery PIC, z czego się składają i dlaczego tak często się je wybiera do projektów elektronicznych.

Co to jest mikrokontroler PIC?

Mikrokontroler PIC to kompletny system komputerowy zamknięty w jednym układzie scalonym. Zawiera procesor, pamięć programową, pamięć danych oraz różne układy peryferyjne, takie jak porty wejścia/wyjścia, przetworniki analogowo-cyfrowe (ADC), timery i komunikację szeregową. Dzięki temu PIC może sterować diodami LED, silnikami, czujnikami, wyświetlaczami i wieloma innymi komponentami bez potrzeby stosowania dodatkowych elementów.

Budowa i architektura PIC

Mikrokontrolery PIC bazują na architekturze RISC (Reduced Instruction Set Computing), co oznacza, że mają uproszczony zestaw instrukcji, pozwalający na szybkie i efektywne wykonywanie poleceń. Wewnątrz układu znajdziemy:

• Procesor 8-, 16- lub 32-bitowy (w zależności od modelu)
• Pamięć Flash do przechowywania programu
• Pamięć RAM do danych operacyjnych
• Moduły peryferyjne, takie jak ADC, PWM, UART, SPI, I2C
• Porty cyfrowe do podłączania urządzeń zewnętrznych

Jak działa programowanie PIC?

Programowanie mikrokontrolera polega na wgraniu odpowiedniego kodu do pamięci Flash. Kod ten steruje działaniem całego układu i może być napisany w języku assembler, C lub specjalnych środowiskach graficznych. Programowanie odbywa się za pomocą programatorów, które łączą się z PIC-em poprzez dedykowane złącza. Dzisiaj prawie każdy hobbysta i inżynier może zacząć przygodę z PIC, korzystając z prostych narzędzi i darmowego oprogramowania.

Zastosowania mikrokontrolerów PIC

Mikrokontrolery PIC znajdują zastosowanie w wielu dziedzinach, od prostych urządzeń domowych po zaawansowane systemy przemysłowe. Dzięki ich elastyczności można je znaleźć w:

• Sterownikach oświetlenia LED i wyświetlaczach,
• Robotyce i automatyce,
• Urządzeniach pomiarowych i diagnostycznych,
• Elektronice samochodowej,
• Systemach komunikacji szeregowej i bezprzewodowej,
• Projektach edukacyjnych i prototypach.

Zalety mikrokontrolerów PIC

Jednym z powodów popularności PIC jest ich prostota i niezawodność. Do największych zalet należą:

• Duża dostępność modeli o różnych parametrach,
• Niskie zużycie energii, co jest ważne w urządzeniach przenośnych,
• Łatwość programowania i szeroka baza przykładów,
• Kompatybilność z wieloma narzędziami i bibliotekami,
• Stabilna praca w trudnych warunkach przemysłowych.

Typowe funkcje i peryferia w PIC

W mikrokontrolerach PIC znajdziesz wiele wbudowanych modułów, które pozwalają na realizację złożonych zadań bez dodatkowych układów. Do najczęściej wykorzystywanych należą:

• ADC – przetwornik analogowo-cyfrowy, umożliwiający odczyt sygnałów analogowych z czujników,
• PWM – modulacja szerokości impulsu, używana do sterowania silnikami czy diodami,
• UART, SPI, I2C – interfejsy komunikacyjne do współpracy z innymi układami,
• Watchdog Timer – układ nadzorczy, który resetuje mikrokontroler w przypadku zawieszenia programu.

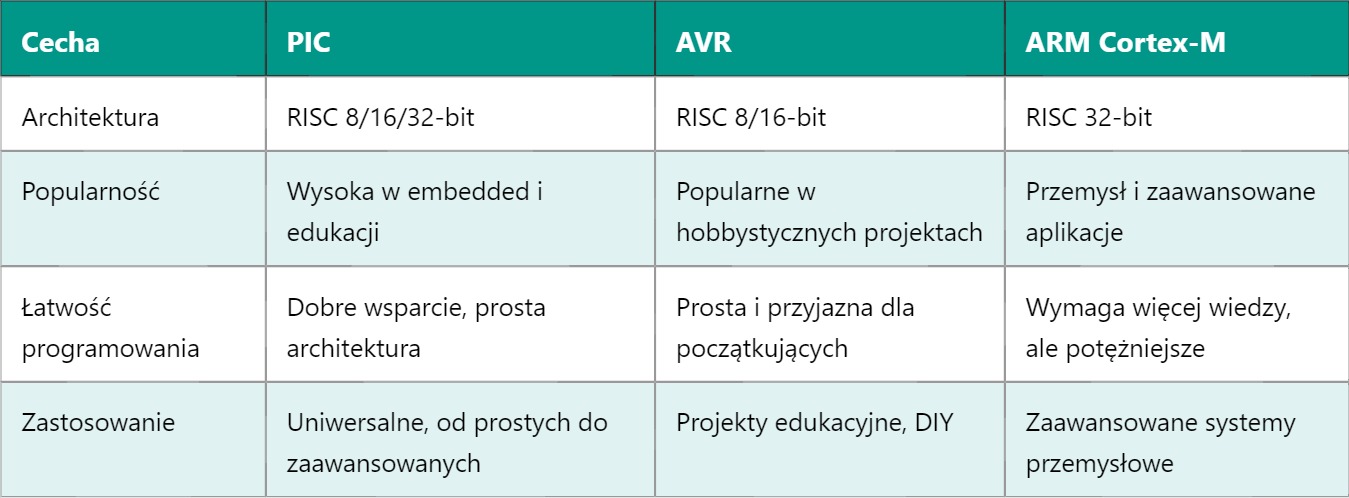

Porównanie PIC z innymi mikrokontrolerami

Zrozumienie, jak działa PIC i jakie oferuje możliwości, znacznie ułatwia wybór mikrokontrolera do konkretnego projektu. Warto zauważyć, że podobne idee znajdziesz także w mikrokontrolerach AVR, które są popularne wśród hobbystów. W następnym artykule przyjrzymy się bliżej językom programowania stosowanym do mikrokontrolerów oraz narzędziom, które ułatwiają tworzenie i debugowanie kodu.
