PIN Diode – Positive Intrinsic Negative Diode
PIN Diode, czyli dioda PIN (Positive Intrinsic Negative), to specjalny typ diody półprzewodnikowej, która ma unikalną budowę i właściwości, dzięki którym znajduje szerokie zastosowanie w obwodach elektronicznych, zwłaszcza w wysokich częstotliwościach. Dziś wyjaśnię, jak jest zbudowana ta dioda, jak działa i gdzie ją najczęściej wykorzystujemy.
Budowa diody PIN
Dioda PIN różni się od zwykłej diody tym, że pomiędzy warstwą typu P a warstwą typu N znajduje się warstwa „intrinsic” (i) — czyli niemal czystego półprzewodnika. Ta warstwa jest pozbawiona domieszek, co znacznie wpływa na jej właściwości elektryczne. To właśnie ta wewnętrzna warstwa zwiększa odległość pomiędzy obszarami typu P i N, co wpływa na charakterystykę diody w układach wysokoczęstotliwościowych.
Zasada działania diody PIN
Gdy dioda PIN jest spolaryzowana w kierunku przewodzenia, nośniki ładunku (elektrony i dziury) wnikają do warstwy intrinsic i tworzą tam obszar o dużej koncentracji nośników. To powoduje, że dioda ma bardzo małą rezystancję w stanie przewodzenia. Natomiast w stanie zaporowym warstwa intrinsic działa jak izolator, co daje diodzie wysoką rezystancję zaporową.
Zalety diody PIN
- Duża wytrzymałość na wysokie częstotliwości – dioda doskonale sprawdza się w obwodach RF i mikrofalowych,
- Możliwość pracy jako przełącznik sygnału o bardzo niskich stratach,
- Wysoka odporność na przepięcia i warunki pracy,
- Dobra liniowość charakterystyki przy zmianie prądu sterującego,
- Możliwość wykorzystania jako tłumik sygnału, przełącznik lub element modulacyjny.
Zastosowania diody PIN
Dzięki swoim właściwościom dioda PIN jest często wykorzystywana w układach RF (radio frequency), w systemach komunikacji bezprzewodowej, radarach, a także w telekomunikacji. Można ją spotkać jako element przełączników RF, tłumików regulowanych elektronicznie czy zabezpieczeń przeciążeniowych. Często pełni też rolę modulatora sygnału.
Jak sterować diodą PIN?
Sterowanie diodą PIN odbywa się poprzez zmianę prądu polaryzującego. Wysoki prąd powoduje spadek rezystancji diody, co pozwala na przepływ sygnału, a niski prąd – wzrost rezystancji i zablokowanie sygnału. W ten sposób można nią efektywnie sterować sygnałami wysokoczęstotliwościowymi w układach elektronicznych.
Parametry ważne dla diody PIN
Podczas doboru diody PIN do konkretnego zastosowania należy zwrócić uwagę na kilka parametrów, takich jak: maksymalne napięcie zaporowe, maksymalny prąd przewodzenia, czas przełączania, a także parametry częstotliwościowe. To pozwoli zapewnić stabilną i bezawaryjną pracę układu.
Porównanie diody PIN z innymi diodami

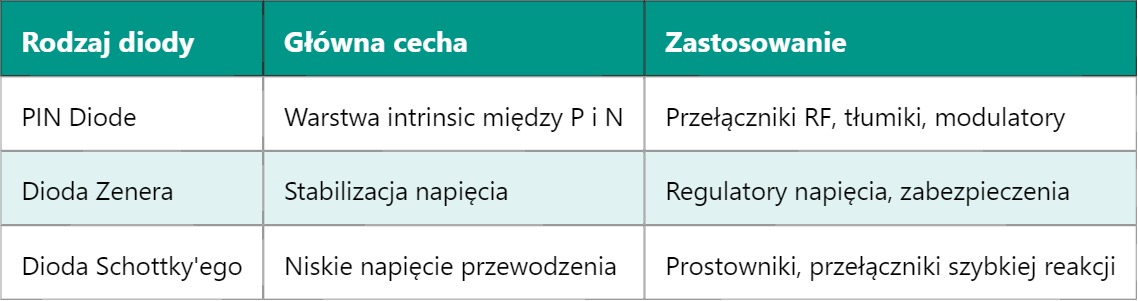

Rodzaj diody | Główna cecha | Zastosowanie |
---|---|---|
PIN Diode | Warstwa intrinsic między P i N | Przełączniki RF, tłumiki, modulatory |
Dioda Zenera | Stabilizacja napięcia | Regulatory napięcia, zabezpieczenia |
Dioda Schottky’ego | Niskie napięcie przewodzenia | Prostowniki, przełączniki szybkiej reakcji |
Wyjaśniając działanie diody PIN, łatwiej zrozumieć, jak zaawansowane są technologie stosowane w układach wysokich częstotliwości. W kolejnych artykułach zobaczymy, jak diody te współpracują z innymi elementami, na przykład z tranzystorami RF, oraz jakie są najnowsze trendy w projektowaniu układów komunikacyjnych.
