SITh – Static Induction Thyristor (Tyrystor o statycznej indukcji)
SITh, czyli Static Induction Thyristor (tyrystor o statycznej indukcji), to zaawansowany element półprzewodnikowy, który stanowi rozwinięcie klasycznego tyrystora i znajduje zastosowanie głównie tam, gdzie wymagana jest bardzo szybka reakcja przełączająca oraz wysoka wydajność prądowa. Dziś przyjrzymy się dokładnie, czym różni się SITh od standardowych tyrystorów, jak działa jego wewnętrzna struktura i w jakich dziedzinach elektroniki mocy wykorzystuje się jego wyjątkowe właściwości.
Budowa i zasada działania tyrystora SITh
Tyrystor SITh różni się konstrukcyjnie od klasycznego SCR (Silicon Controlled Rectifier) – zamiast klasycznego cztero-warstwowego układu PNPN, zawiera on strukturę pionową z kanałem przepływu nośników pomiędzy katodą i anodą, kontrolowanym przez elektrodę bramki umieszczoną wewnątrz półprzewodnika. Ta bramka działa jak elektroda sterująca polem elektrycznym, co pozwala na bardzo szybkie przełączanie stanu przewodzenia i blokowania.
Podczas gdy klasyczne tyrystory wymagają zewnętrznego impulsu wyzwalającego i nie mogą być łatwo wyłączane bez zmiany biegunowości napięcia (lub przerwania prądu), SITh oferuje możliwość szybkiego włączenia i wyłączenia za pomocą napięcia przyłożonego do bramki – podobnie jak tranzystory unipolarne. To sprawia, że urządzenia SITh łączą cechy tyrystorów i tranzystorów mocy, takich jak IGBT czy MOSFET, oferując jednocześnie bardzo niską rezystancję kanału i dużą odporność na przepięcia.

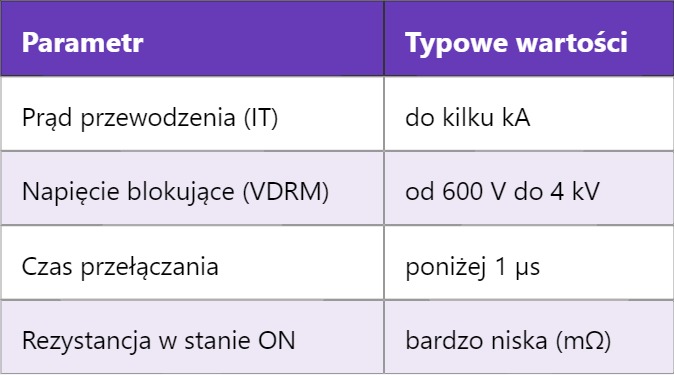

Parametry charakterystyczne SITh
| Parametr | Typowe wartości |
|---|---|
| Prąd przewodzenia (IT) | do kilku kA |
| Napięcie blokujące (VDRM) | od 600 V do 4 kV |
| Czas przełączania | poniżej 1 µs |
| Rezystancja w stanie ON | bardzo niska (mΩ) |
Zastosowania tyrystorów o statycznej indukcji
Dzięki swojej budowie i właściwościom, SITh znajduje zastosowanie w wymagających aplikacjach, takich jak:
- Trakcyjne układy napędowe wysokiej mocy (np. lokomotywy elektryczne)
- Przemysłowe przekształtniki energii i falowniki wysokiej częstotliwości
- Urządzenia do bezkontaktowego podgrzewania indukcyjnego
- Systemy radarowe i zasilacze impulsowe dużej mocy
- Układy szybkiego przełączania w energoelektronice
Jedną z zalet, którą z pewnością docenisz przy projektowaniu układów wysokiej mocy, jest odporność SITh na przeciążenia prądowe oraz możliwość pracy w trudnych warunkach środowiskowych. W odróżnieniu od delikatniejszych tranzystorów mocy, SITh charakteryzuje się znacznie większą tolerancją termiczną i odpornością na udary napięciowe.
SITh a inne elementy energoelektroniki
W kontekście porównania warto wspomnieć o GTO (Gate Turn-Off Thyristor) – urządzeniu, które również pozwala na wyłączanie tyrystora za pomocą bramki. Jednak GTO ma dłuższe czasy przełączania i gorsze parametry dynamiczne niż SITh. Dlatego w zastosowaniach wymagających szybkiej i precyzyjnej kontroli, SITh często okazuje się lepszym wyborem. W podobny sposób konkurują z nim także tranzystory IGBT i MOSFET, które jednak w wyższych zakresach prądowych ustępują SITh pod względem strat przewodzenia.
Wspomniana wcześniej struktura pionowa SITh przypomina trochę zasadę działania tranzystorów VDMOS, które są popularne w układach RF i szybkich przekształtnikach. Jednak to właśnie tyrystory o statycznej indukcji lepiej radzą sobie w układach wielkiego napięcia i dużych prądów – typowych np. w energetyce zawodowej czy w instalacjach HVDC (High Voltage Direct Current).
Choć dzisiaj skupiamy się na SITh, wcześniej mieliśmy okazję poznać zasadę działania klasycznego SCR oraz GTO, a jutro zajmiemy się dokładnie konstrukcją i zaletami IGBT – tranzystora, który łączy cechy MOSFET-a i bipolara, i coraz częściej konkuruje z SITh w aplikacjach przemysłowych.
