SRAM – Statyczna pamięć o dostępie swobodnym
SRAM, czyli Static Random Access Memory, to jeden z kluczowych rodzajów pamięci używanych w elektronice cyfrowej. W przeciwieństwie do pamięci DRAM, SRAM przechowuje dane w sposób statyczny, co oznacza, że nie wymaga okresowego odświeżania, aby utrzymać zapisane informacje. Dziś wyjaśnię, czym dokładnie jest SRAM, jak działa, gdzie jest stosowana i dlaczego jej charakterystyka ma tak duże znaczenie w projektowaniu układów cyfrowych oraz systemów wbudowanych.
Budowa i zasada działania SRAM
Statyczna pamięć SRAM składa się z komórek pamięci, które zwykle bazują na układach flip-flop zbudowanych z tranzystorów MOSFET. Każda komórka przechowuje pojedynczy bit informacji w stabilnym stanie logicznym „0” lub „1”. Dzięki temu, dopóki zasilanie jest podłączone, komórka pamięci utrzymuje swój stan bez potrzeby odświeżania. W typowej komórce SRAM używa się od 4 do 6 tranzystorów, co zapewnia szybki dostęp i stabilność danych.
Zalety i ograniczenia SRAM
- Szybki czas dostępu: Dostęp do danych jest niemal natychmiastowy, co czyni SRAM idealną pamięcią podręczną (cache) procesorów.
- Brak potrzeby odświeżania: W przeciwieństwie do DRAM, SRAM nie wymaga cyklicznego odświeżania danych, co zmniejsza złożoność układu sterującego.
- Wysoka stabilność danych: Dane przechowywane są dopóki pamięć jest zasilana, bez ryzyka utraty w krótkim czasie.
- Wyższe koszty i większy rozmiar komórki: Ze względu na większą liczbę tranzystorów na bit, SRAM jest droższa i zajmuje więcej powierzchni układu niż DRAM.
Zastosowanie SRAM w systemach elektronicznych
Ze względu na szybkość i niezawodność, SRAM jest powszechnie wykorzystywana jako pamięć cache w procesorach, gdzie szybki dostęp do danych jest krytyczny dla wydajności systemu. Ponadto, jest stosowana w układach FPGA, mikrokontrolerach oraz wszędzie tam, gdzie potrzebna jest szybka, ale niewielka pamięć. W układach embedded często łączy się SRAM z innymi typami pamięci, np. Flash, które przechowują trwałe dane, a SRAM służy do tymczasowego buforowania i przetwarzania informacji.

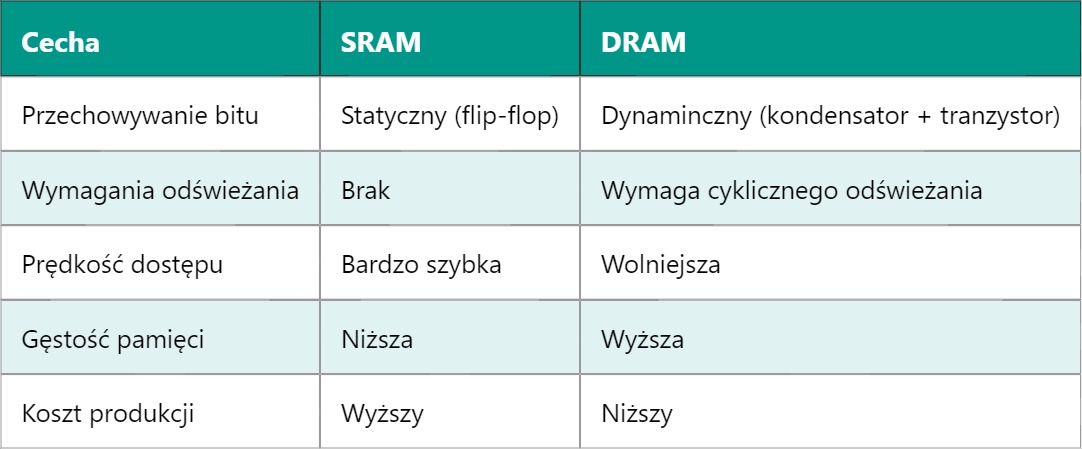

Porównanie SRAM i DRAM
Technologie produkcji i rozwój SRAM
Projektowanie układów SRAM wymaga precyzyjnej technologii CMOS, która pozwala na zminimalizowanie rozmiaru tranzystorów i zużycia energii. Wraz z rozwojem procesów litograficznych, producenci mogą produkować coraz mniejsze i bardziej efektywne pamięci. W systemach mobilnych oraz IoT, gdzie liczy się niskie zużycie energii, SRAM odgrywa ważną rolę jako pamięć niskoprądowa i szybka, szczególnie w połączeniu z mechanizmami oszczędzania energii procesora.
Interakcje z innymi komponentami systemu
Pamięć SRAM często współpracuje z procesorem i kontrolerem pamięci, które zarządzają adresowaniem i odczytem/zapisem danych. W bardziej złożonych układach używane są także układy zarządzania energią (PMIC), które pomagają w stabilizacji napięć zasilających pamięć. Ważne jest, aby projektant systemu dobrze rozumiał parametry SRAM, takie jak czas dostępu, poziomy napięć logicznych oraz zużycie mocy, aby optymalnie dopasować ją do konkretnego zastosowania. Jutro przyjrzymy się dokładniej DRAM i zobaczymy, jak różni się pod względem budowy i działania.
