UPS – Uninterruptible Power Supply (zasilacz awaryjny)
Zasilacz UPS, czyli Uninterruptible Power Supply, to urządzenie, które zapewnia ciągłość zasilania w sytuacjach nagłej przerwy lub spadku napięcia w sieci energetycznej. W dzisiejszych czasach, kiedy coraz więcej urządzeń elektronicznych wymaga stabilnej i nieprzerwanej pracy, zrozumienie działania UPS jest niezbędne. Dziś opowiem Ci dokładnie, jak działa taki system, jakie są jego podstawowe elementy, i w jakich sytuacjach jego zastosowanie jest kluczowe.
Podstawowa rola i działanie UPS
Głównym zadaniem UPS jest natychmiastowe podtrzymanie zasilania odbiorników po zaniku prądu z sieci głównej. Dzięki temu sprzęt podłączony do UPS, np. serwery, stacje robocze, systemy medyczne czy urządzenia automatyki, nie przestają działać, co pozwala uniknąć utraty danych lub przerw w pracy. W praktyce zasilacz awaryjny monitoruje napięcie sieciowe i w momencie wykrycia spadku lub zaniku automatycznie przełącza źródło zasilania na energię z akumulatorów wbudowanych w UPS.
Budowa i typy UPS
- Offline (standby) – najprostszy typ UPS, który działa jako bufor między siecią a urządzeniem. W normalnych warunkach urządzenia zasilane są bezpośrednio z sieci, a UPS włącza zasilanie z baterii dopiero przy awarii.
- Line-interactive – UPS z regulacją napięcia (AVR), który koryguje niewielkie wahania napięcia bez przełączania na baterię, co zwiększa żywotność akumulatorów.
- Online (double-conversion) – najbardziej zaawansowany typ, w którym prąd z sieci jest najpierw prostowany na stałe napięcie, a następnie ponownie przetwarzany na czyste sinusoidalne napięcie zmienne. Dzięki temu odbiorniki są zasilane ciągle z czystego i stabilnego prądu, niezależnie od jakości sieci.

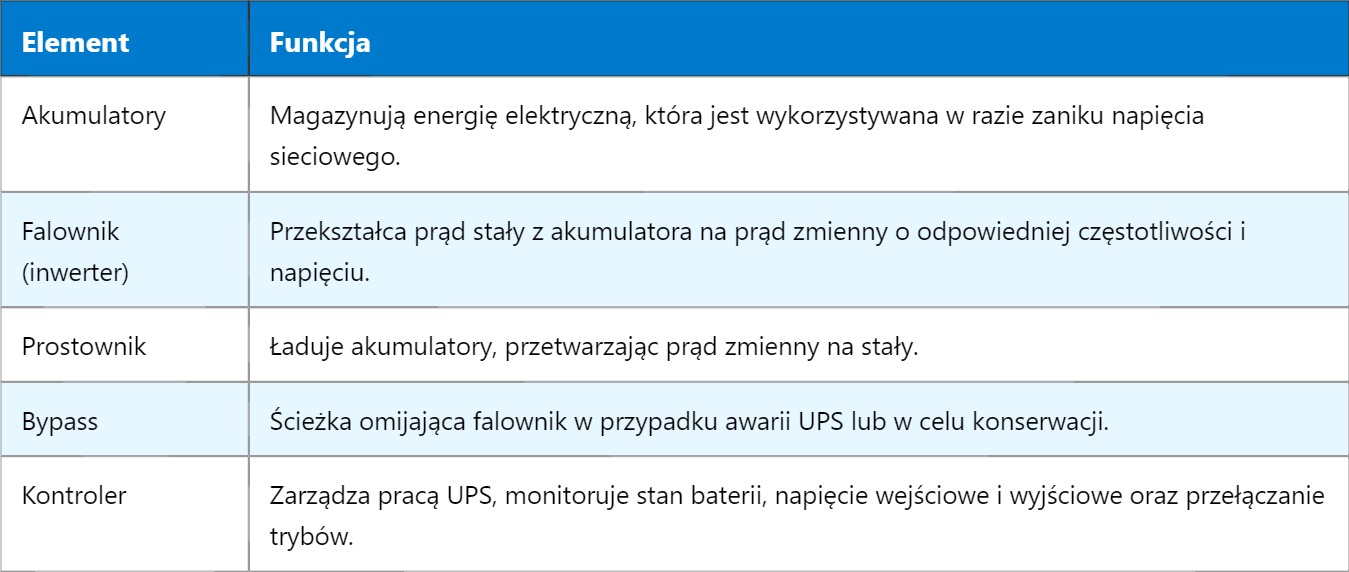

Główne komponenty UPS
Zastosowania UPS
W systemach IT zasilacz UPS to niemal obowiązkowy element wyposażenia, ponieważ pozwala na bezpieczne zamknięcie systemów i zapobiega utracie danych podczas awarii zasilania. W przemyśle UPS chroni maszyny i sterowniki PLC, a w medycynie zapewnia ciągłość pracy aparatów diagnostycznych i podtrzymujących życie. Również systemy telekomunikacyjne i centra danych wymagają stosowania UPS do zapewnienia stabilności i nieprzerwanej pracy urządzeń.
Techniczne wyzwania i aspekty eksploatacyjne
Projektowanie UPS wymaga uwzględnienia wielu parametrów takich jak czas podtrzymania zasilania (czas pracy na baterii), moc znamionowa, rodzaj falownika i jakość wyjściowego napięcia. Ciekawym zagadnieniem jest też wpływ UPS na współczynnik mocy oraz kompatybilność elektromagnetyczna (EMC). Dlatego często spotyka się w specyfikacjach UPS takie parametry jak THD (Total Harmonic Distortion) czy zakres napięcia wejściowego. Pamiętaj, że akumulatory w UPS mają ograniczoną żywotność i wymagają regularnej konserwacji lub wymiany.
W kontekście innych tematów, które omawialiśmy, warto zauważyć, że działanie UPS jest blisko powiązane z systemami zasilania awaryjnego oraz generatorami prądu (np. diesel generators), które często współpracują z UPS dla zapewnienia ciągłości energii. Jutro możemy przyjrzeć się dokładniej właśnie takim systemom rezerwowym i ich integracji z UPS, co jest kluczowe dla infrastruktury krytycznej.
